Find Your GB 845 Pan Head Tapping Screw Size

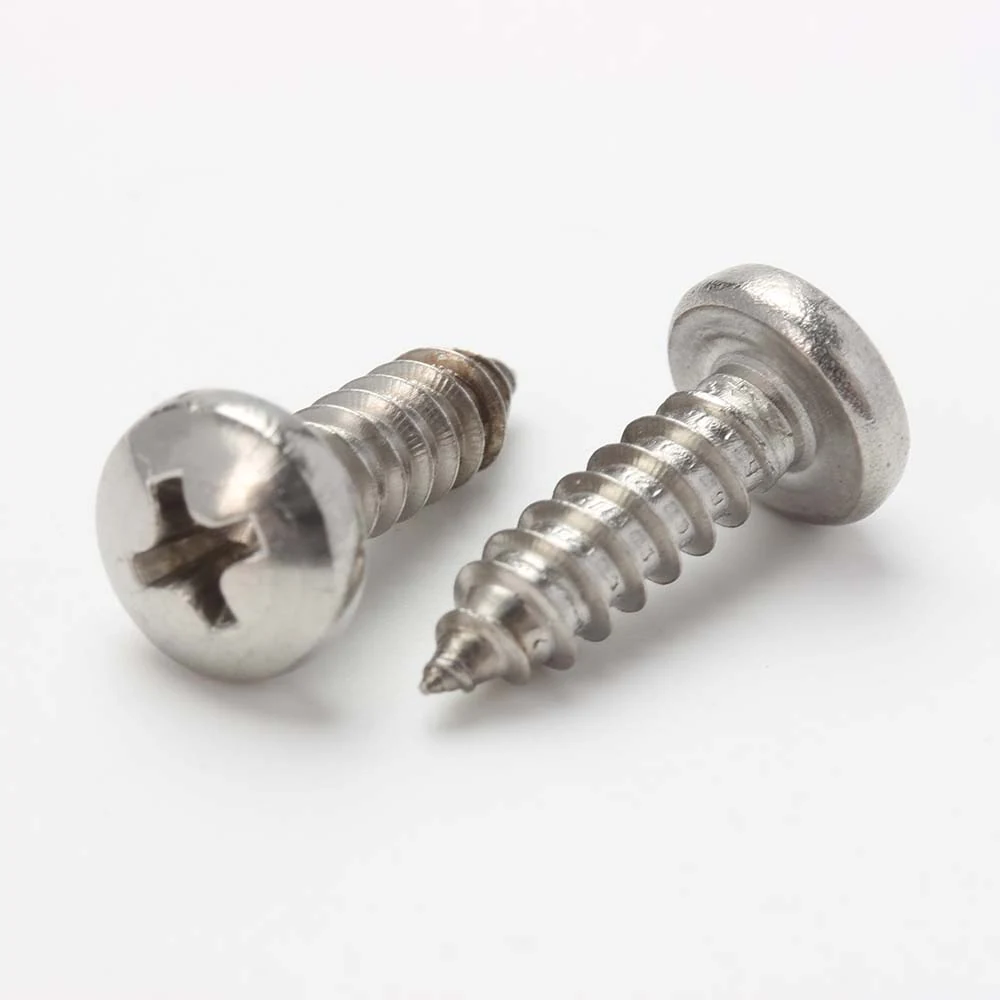

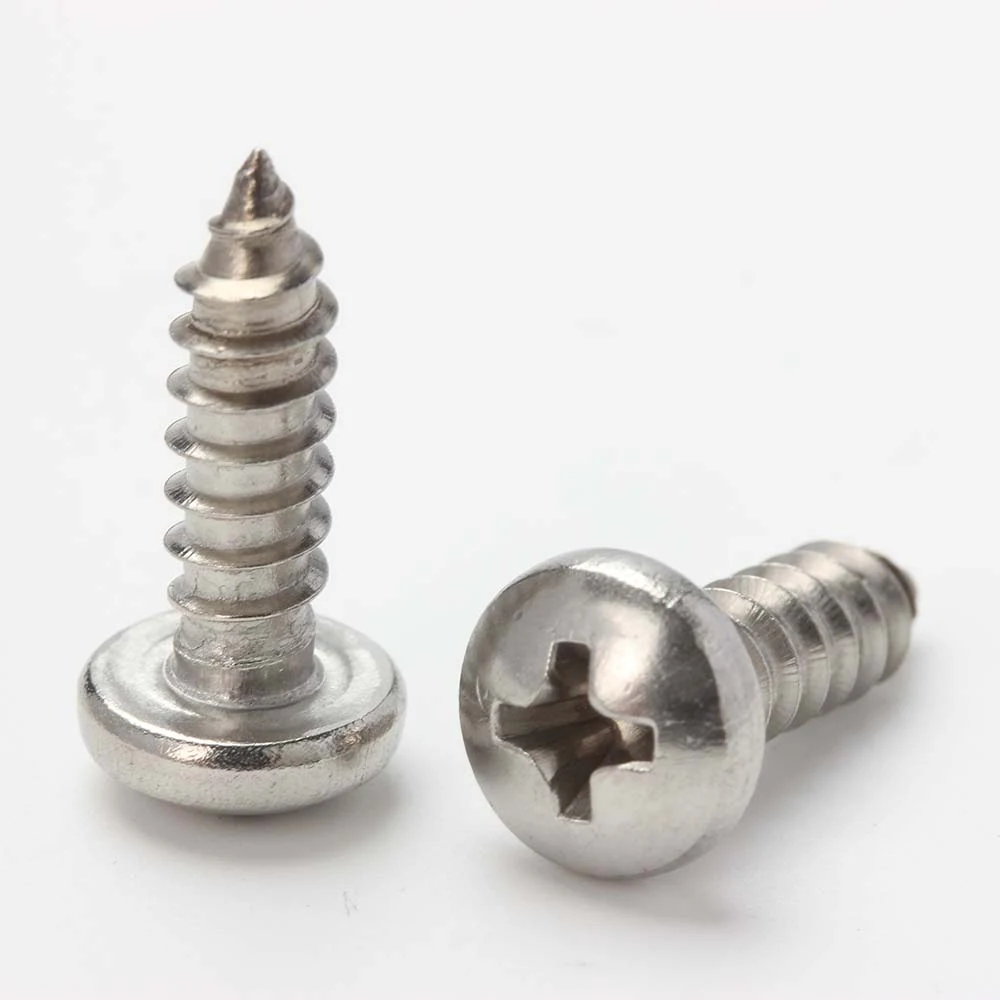

Phillips pan head tapping screws with an H-type cross recess and full thread. Open a material group to compare the listed sizes, versions and lengths.
Lengths below are in millimetres. Choose the thread designation, version and length from the same row. On mobile, swipe the table sideways to view every column.
304 Stainless Steel · 245 catalogue items
| Thread designation | Catalogue version | Surface treatment | Listed lengths (mm) |
|---|---|---|---|
| ST1 Full thread |
H-type | Not specified | 2 · 2.5 · 3 · 3.5 · 4 · 4.5 · 5 · 6 · 7 · 8 |
| ST1.2 Full thread |
H-type | Not specified | 2 · 2.5 · 3 · 3.5 · 4 · 4.5 · 5 · 6 · 7 · 8 |
| ST1.4 Full thread |
H-type | Not specified | 2 · 2.5 · 3 · 3.5 · 4 · 4.5 · 5 · 6 · 7 · 8 · 10 · 12 |
| ST1.5 Full thread |
H-type | Not specified | 3 · 4 · 4.5 · 5 · 6 · 7 · 8 · 10 |
| ST1.7 Full thread |
H-type | Not specified | 3 · 4 · 5 · 6 · 7 · 8 · 10 · 12 · 14 · 16 |
| ST1.8 Full thread |
H-type | Not specified | 3 · 3.5 · 4 · 5 · 6 · 7 · 8 · 10 · 12 · 14 · 16 |
| ST2 Full thread |
H-type | Not specified | 3 · 4 · 5 · 6 · 7 · 8 · 9 · 10 · 12 · 14 · 16 |
| ST2.2 Full thread |
H-type · No. 1 recess | Not specified | 4.5 · 6.5 · 8 · 9.5 · 13 · 16 · 19 · 22 |
| ST2.9 Full thread |
H-type | Not specified | 6.5 · 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 |
| ST2.9 Full thread |
H-type | Bright-cleaned | 8 · 10 · 12 · 14 |
| ST3.5 Full thread |
H-type · Full inspection | Not specified | 6.5 · 9.5 · 13 · 16 |
| ST3.5 Full thread |
H-type | Not specified | 6.5 · 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 |
| ST3.9 Full thread |
H-type · Full inspection | Not specified | 9.5 · 13 |
| ST3.9 Full thread |
H-type | Not specified | 6.5 · 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 |
| ST4.2 Full thread |
H-type · Full inspection | Not specified | 13 · 16 · 19 |
| ST4.2 Full thread |
H-type | Not specified | 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 · 65 · 70 |
| ST4.8 Full thread |
H-type | Not specified | 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 · 65 · 70 · 75 · 80 · 85 · 90 · 95 · 100 |
| ST5.5 Full thread |
H-type | Not specified | 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 · 65 · 70 · 75 · 80 · 85 · 90 · 95 · 100 |
| ST6.3 Full thread |
H-type | Not specified | 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 · 65 · 70 · 75 · 80 · 85 · 90 · 95 · 100 |
316 Stainless Steel · 136 catalogue items
| Thread designation | Catalogue version | Surface treatment | Listed lengths (mm) |
|---|---|---|---|
| ST2.2 Full thread |
H-type · No. 1 recess | Not specified | 4.5 · 6.5 · 9.5 · 13 · 16 · 19 · 22 |
| ST2.9 Full thread |
H-type | Not specified | 6.5 · 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 |
| ST3.5 Full thread |
H-type | Not specified | 6.5 · 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 |
| ST3.9 Full thread |
H-type | Not specified | 6.5 · 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 |
| ST4.2 Full thread |
H-type | Not specified | 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 · 65 · 70 |
| ST4.8 Full thread |
H-type | Not specified | 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 · 65 · 70 · 75 · 80 · 85 · 90 · 95 · 100 |
| ST5.5 Full thread |
H-type | Not specified | 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 · 65 · 70 · 75 · 80 · 85 · 90 · 95 · 100 |
| ST6.3 Full thread |
H-type | Not specified | 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 · 65 · 70 · 75 · 80 · 85 · 90 · 95 · 100 |
410 Stainless Steel · 60 catalogue items
| Thread designation | Catalogue version | Surface treatment | Listed lengths (mm) |
|---|---|---|---|
| ST3.5-20 Full thread |
H-type | Not specified | 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 |
| ST3.9-19 Full thread |
H-type | Not specified | 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 |
| ST4.2-18 Full thread |
H-type | Not specified | 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 |
| ST4.8-16 Full thread |
H-type | Not specified | 9.5 · 13 · 16 · 19 · 22 · 25 · 30 · 32 · 35 · 38 · 40 · 45 · 50 · 55 · 60 · 65 · 70 |
Choose the Matching Catalogue Version
No. 1 recess, bright-cleaned and full-inspection listings are separated in the tables. Confirm the inspection scope and documentation when requesting the full-inspection version.
Some 410 items use thread designations such as ST3.5-20. These suffixes are retained exactly as listed; they are not millimetre pitch values. Confirm the thread specification, point form, receiving material and installation requirements for the selected item.
The catalogue groups this series under GB 845 / ISO 7049. Confirm the applicable standard edition and dimensions with your quotation when a particular standard is required.
Fast Dispatch for Stocked Items
Items available in Tongming stock can usually be dispatched in around 3 days. Stock and dispatch timing are confirmed with your quotation.
Send Your Specification
Include GB 845 pan head, material, thread designation, length, version and quantity. Attach drawings and describe the receiving material when installation details need clarification.
Fastener supply experience since 2005. Nanjing Tongming provides experienced product coordination and competitive quotations for project and repeat purchasing.
Catalogue listing does not indicate live stock. Dimensions, material, marking and documentation are confirmed for the quoted item.
